Verejný cenník
  1. Všetky produkty
  2. Quattro 12/3000/120-50/50 230V VE.Bus

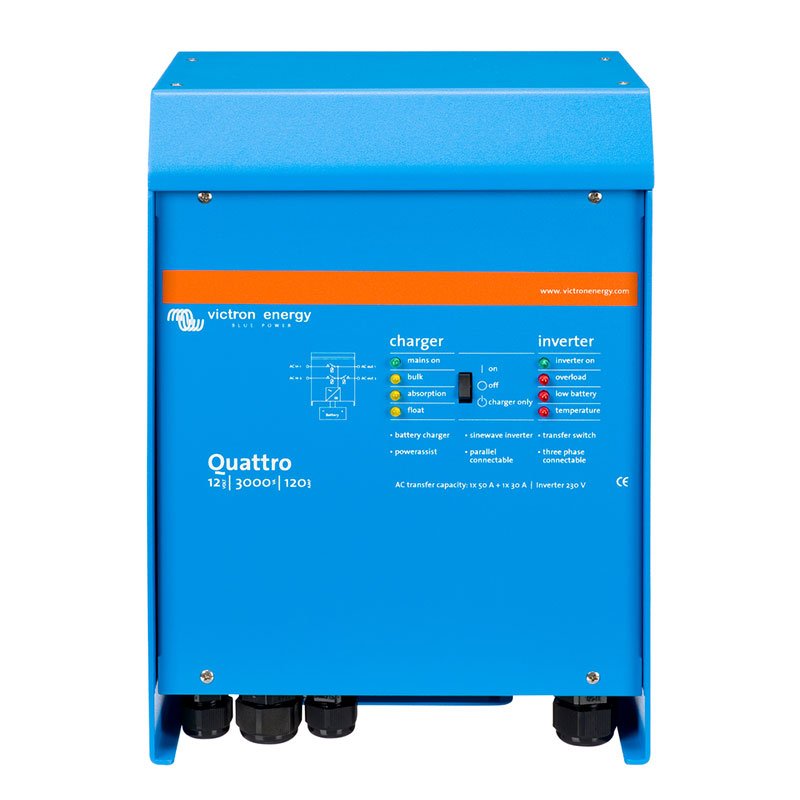

Quattro 12/3000/120-50/50 230V VE.Bus

https://www.shslovakia.sk/web/image/product.template/6476/image_1920?unique=04f2d79

Quattro je sofistikovaná AC-DC nabíjačka akumulátorov a DC-AC striedač (invertor) s dvoma AC vstupmi, čisto sínusovým výstupným napätím a ultra rýchlym prepínačom medzi sieťou (generátorom) a akumulátormi.

1 728,90 € 1728.9 EUR 1 728,90 €

1 728,90 €

Not Available For Sale

    Táto kombinácia neexistuje.

    Kontaktujte nás

    Prílohy

    ​ Obchodné podmienky
              ​
    Skladová dostupnosť orientačná:
    - bez informácie – tovar je skladom v dostatočnom množstve
    - only XY kusov - posledné množstvá na sklade
    - informácia o predbežnom termíne - tovar skladom nie je, ale je objednaný a  čakáme na doručenie
    - na dopyt/ na objednávku - tovar skladom nie je a nie je objednaný
    - nedostupný - už sa nevyrába alebo ho nie je možné aktuálne objednať

    Čiarový kód: 8719076024101
    Interná Referencia: QUA123020010

    Kompletné špecifikácie

    Jednotka Quattro je rovnako ako MultiPlus kombináciou striedača a nabíjačky v jednom elegantnom balení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

    Základný rozdiel medzi jednotkou MultiPlus a Quattro: MultiPlus má k dispozícii jeden AC vstup (napríklad pre pripojenie elektrocentrály alebo distribučnej siete), Quattro má 2 AC vstupy (napríklad pre pripojenie distribučnej siete a elektrocentrály súčasne).

    Dva AC vstupy

    Jednotka Quattro je vybavená dvoma AC vstupmi pre pripojenie distribučnej siete a napr. generátora.

    Dva AC výstupy

    Quattro je vybavené dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia. Napr. v režime UPS Quattro prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.

    Druhý výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a bude napájaná len z AC zdroja.

    Štyri fázy nabíjania adaptívnou nabíjačkou a dvoma výstupmi pre nabíjanie batérie

    Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, Quattro môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora. Quattro je určené pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

    Prakticky neobmedzený výkon vďaka paralelnej prevádzke

    Až 6 jednotiek Quattro môže pracovať paralelne k dosiahnutiu vyššieho výkonu. Šesť x jednotiek Quattro 48/10000/140 napríklad poskytuje 48 kW / 60 kVA výkon a 840 A nabíjaciu kapacitu.

    Trojfázová prevádzka

    Tri jednotky rovnakého typu môžu byť konfigurované pre trojfázovú prevádzku. Ale to nie je všetko: až 6 setov troch jednotiek možno paralelne prepojiť a získať tak výkon až 144 kW / 180 kVA meniča a 2500 A nabíjaciu kapacitu.

    Unikátne vlastnosti funkcie PowerAssist

    Quattro zamedzí preťaženie výkonovo obmedzeného AC zdroja napr. prúdovo obmedzenej el. prípojky. Ak by malo dôjsť k preťaženiu vstupného AC zdroja prúdu, bude v prvom rade automaticky znížený nabíjací prúd do batérie. V druhom rade potom dochádza k posilneniu výstupného AC prúdu prúdom odoberaným z batérie.

    Solárna energia

    AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete.

    Quattro môže byť použité ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch pripojených k distribučnej sieti. Quattro nie je vybavené vstupom pre FV pole, je ale predurčené k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy).

    Konfigurácia systému

    • V prípade samostatnej napr. UPS inštalácie, možno jednoducho nastavenie vykonať v priebehu niekoľkých minút pomocou prepínačov DIP.
    • Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure a softvéru VE.Bus System Configurator.
    • Off-grid a hybridné FV inštalácie pre vlastnú spotrebu, ktoré zahŕňajú sieťové striedače alebo solárne nabíjačky MPPT, možno konfigurovať pomocou Asistenta (špecializovaný softvér pre konkrétne aplikácie).
    • Softvare pre konfiguráciu si môžete zadarmo stiahnuť na nasledujúcom odkaze (VE.Configure 3): https://www.victronenergy.com/support-and-downloads/software

     Pre uvedený SW budete potrebovať PC komunikačné rozhranie MK3-USB

    Vzdialený monitoring a konfigurácia systému

    Sledujte a ovládajte svoj systém lokálne (LAN) alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM.

    https://vrm.victronenergy.com/landingpage

    Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Neexistuje žiadny koniec úrovne ovládania, pomocou jedného z nasledujúcich ovládacích panelov máte k dispozícii monitoring a konfiguráciu systému odkiaľkoľvek na svete: Color Control GX alebo Venus GX

    Typická inštalácia a schéma zapojenia
