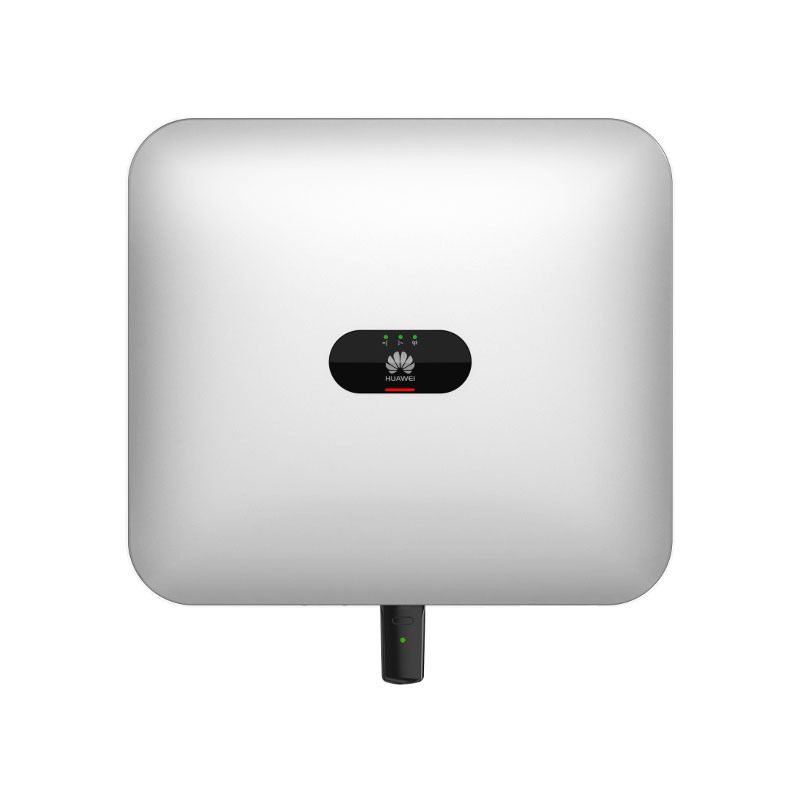

SUN 2000 - 5KTL - M1
Trojfázové Ongrid / hybridné meniče Huawei SUN2000 ver. M1
Vysoko účinné trojfázové meniče Huawei SUN2000 ver. M1
s možnosťou "plug and play" pripojenia batérií
Kompatibilné batérie HUAWEI, Možnosť pripojenia optimizérov,
Možnosť pripojenia DTSU a DDSU
Čiarový kód:
01074320-001
Interná Referencia:
HU000012
Popis
|
(2) Predný panel |
|
|
(3) Závesná súprava |
(4) Montážna konzola |
|
(5) Chladič |
(6) Ventilačná klapka |
|
(7) Zemniaca skrutka |
(8) Výstup AC |
|
(9) Komunikačný port (COM) |
|
|
(11) Svorky batérie (BAT+/BAT–) |
(12) Vstupné svorky DC (PV2+/PV2–) |
|
(13) Vstupné svorky DC (PV1+/PV1–) |
(14) DC spínač (DC SWITCH) |
|
(15) Otvor na skrutku pre DC spínač |
|
Overenie inštalácie
Číslo. Kritériá prijatia:
1. Menič je nainštalovaný správne a bezpečne.
2. Káble sú vedené správne podľa požiadaviek zákazníka.
3. Smart Dongle je nainštalovaný správne a bezpečne.
4. Sťahovacie pásky sú rovnomerne rozmiestnené a neexistujú žiadne otrepy.
5. Kábel PE je pripojený správne, bezpečne a spoľahlivo.
6. DC vypínač a všetky prepínače pripojené k meniču sú nastavené do polohy OFF.
7. AC výstupný napájací kábel, DC vstupný napájací kábel, kábel batérie a signálový kábel sú správne a bezpečne pripojené.
8. Nepoužívané terminály a porty sú uzamknuté vodotesnými uzávermi.
9. Inštalačný priestor je vyhovujúci a prostredie inštalácie je čisté a upratané.
