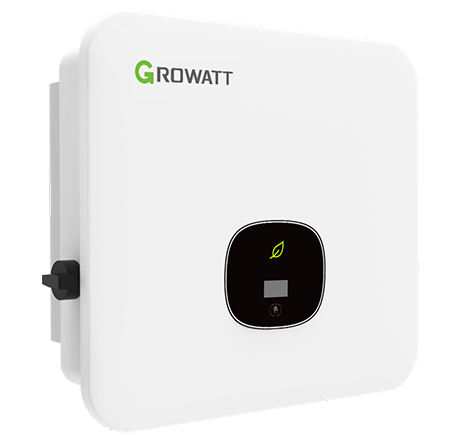

MOD 12KTL3-X
3-fázový bez transformátora, Max. vstupné napätie: 1 100 V,
2 MPP, Menovitý výstupný výkon: 12 kW,
Menovité výstupné napätie: 220/380 V, 230/400 V (340-440 V),
Max. výstupný prúd: 20 A, Max. účinnosť: 98,6 %,
Chladenie: Prirodzená konvekcia, Displej: OLED + LED/Wifi + App,
Stupeň krytia: IP66, Hmotnosť: 16 kg,
Rozmer (Š x V x H): 425 x 387 x 178 mm,
Záruka: 5/10 rokov
Výrobca: Growatt
Čiarový kód:
GR000024
Interná Referencia:
GR000024
Kompletné špecifikácie
Vstupné hodnoty (DC)
Max. odporúčaný FV výkon (pre modul STC): | 18 000 W |
Max. DC napätie: | 1 100 V |
Štartovacie napätie: | 160 V |
Menovité napätie: | 580 V |
Rozsah napätia MPP: | 140 V - 1 000 V |
Počet sledovačov MPP: |
2
|
Počet FV reťazcov na MPP sledovač: |
1/2
|
Max. vstupný prúd na MPP sledovač: | 13/26 A |
Max. skratový prúd na MPP sledovač: | 16/32 A |
Výstupné hodnoty (AC)
AC nominálny výkon: | 12 000 W |
Max. Zdanlivý výkon striedavého prúdu: | 13 200 VA |
Menovité striedavé napätie (rozsah): |
220 V/380 V, 230 V/400 V (340-440 V)
|
Frekvencia siete (rozsah): | 50/60 Hz (45-55 Hz/55-65 Hz) |
Max. výstupný prúd: | 20 A |
Nastaviteľný účinník: | 0,8 vedúci … 0,8 oneskorený |
THDI: | <3 % |
Typ pripojenia AC siete: | Trojfázový |
Efektívnosť
Max.účinnosť: | 98,6 % |
Európska účinnosť: | 98,2 % |
MPPT účinnosť: | 99,9 % |
Ochrana
DC ochrana proti prepólovaniu: | Áno |
DC vypínač: | Áno |
AC/DC prepäťová ochrana: | Typ II / Typ II |
Monitorovanie izolačného odporu: | Áno |
AC ochrana proti skratu: | Áno |
Monitorovanie zemnej poruchy: | Áno |
Monitorovanie siete: | Áno |
Ochrana proti ostrovu: | Áno |
Monitorovacia jednotka zvyškového prúdu: | Áno |
Ochrana AFCI: | Voliteľné |
Všeobecné údaje
Rozmery (š/v/h): |
425/387/178 mm |
Hmotnosť: | 16 kg |
Rozsah prevádzkových teplôt: | –25 °C ... +60 °C |
Spotreba energie v noci: | < 1 W |
Topológia: | Bez transformátora |
Chladenie: |
Prirodzená konvekcia |
Stupeň ochrany: | IP66 |
Relatívna vlhkosť: | 0 – 100 % |
Nadmorská výška: | 4000 m |
DC pripojenie: | H4/MC4 (voliteľné) |
AC pripojenie: |
Konektor
|
Displej: | OLED + LED / WIFI + APP |
Rozhrania: RS485 / USB / Wi-Fi / GPRS / RF / LAN: | Áno/Áno/Voliteľné/Voliteľné/Voliteľné/Voliteľné |
Záruka: 5 rokov / 10 rokov: | Áno / Voliteľné |
