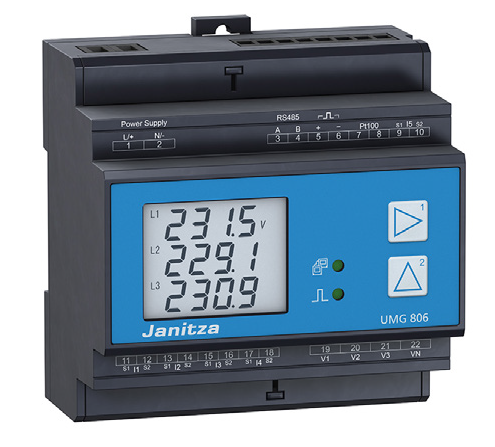

Janitza UMG806
Zariadenie je multifunkčný sieťový analyzátor a je vhodný pre:
- Merania a výpočty elektrických veličín ako napätie, prúd, výkon,
energia, harmonický prúd v budove inštalácie
- Rozšírenie rozsahu funkcií pomocou
voliteľných modulov (maximálne 3 rôzne moduly)
- Merania napätí a prúdov v rovnakej sieti
- Merania v sieťach nízkeho napätia (3-fázové 4-vodičové systémy)
- Montáž na DIN lištu 35 mm
Čiarový kód:
SP000090
Interná Referencia:
SP000090
Položka Funkcia/Označenie
1) Prípojka napájacieho napätia |
2) Tlačidlo nastavenia |
|
3) Rozhranie RS-485 |
4) Digitálny výstup (aktívna energia) |
|
5) Vstup merania teploty (PT100) |
6) Vstup merania zostatkového prúdu I5 |
|
7) Blokovanie modulu |
8) LED (komunikácia) |
|
9) Tlačidlo 1 |
10) Komunikačné rozhranie modulu |
|
11) Tlačidlo 2 |
12) LED (aktivita impulzu ) |
|
13) Blokovanie modulu |
14) Vstupy merania napätia V1, V2, V3 a VN |
|
15) Vstupy merania prúdu I1 až I4 |
16) Kryt pre skrutkové svorky (14) a (15) |
|
17) Displej zariadenia |
18) Krycia doska pre skrutkové svorky (1) až (6) |
Tab: Prístroj štruktúra - Pripojenia a ovládacie prvky
