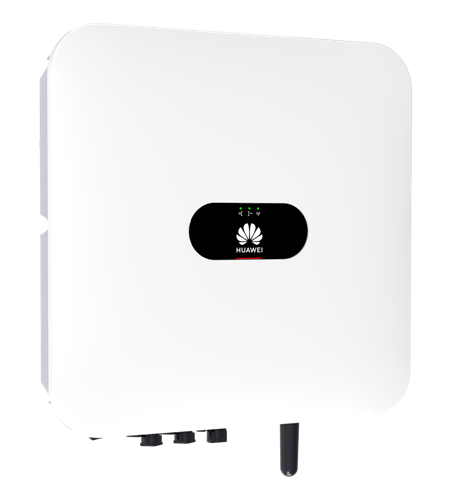

SUN 2000 -3KTL - L1
Single-phase Ongrid / hybrid inverter Huawei SUN2000
Highly efficient single-phase inverters Huawei SUN2000
with the possibility of "plug and play" connection of batteries
☀️Compatible batteries LG Chem RESU 7H RS485 and LG Chem RESU 10H RS485
☀️Possibility of connecting optimizers️, Possibility of connecting DTSU and DDSU
Barcode:
01075350
Internal Reference:
HU000002
Popis
|
(2) Predný panel |
|
|
(3) Závesná súprava |
(4) Montážna konzola |
|
(5) Chladič |
(6) Ventilačná klapka |
|
(7) Otvor na skrutku pre spínač jednosmerného prúdu |
(8) Spínač jednosmerného prúdu (DC SWITCH) |
|
(9) Vstupné svorky jednosmerného prúdu (PV1+/PV1–) |
(10) Vstupné svorky jednosmerného prúdu (PV2+/PV2–) |
|
(11) Koncovky batérie (BAT+/BAT–) |
(12) Port Smart Dongle (4G/FE) |
|
(13) Port antény (ANT) |
(14) Port COM (COM) |
|
(15) Výstupný port striedavého prúdu (AC) |
(16) Uzemňovací bod |
Overenie inštalácie
Číslo. Kritériá prijatia:
1. Solárny menič je nainštalovaný správne a bezpečne.
2. Anténa WLAN je nainštalovaná správne a bezpečne.
3. Káble sú vedené správne podľa požiadaviek zákazníka.
4. Sťahovacie pásky sú rovnomerne rozmiestnené a nevznikajú žiadne otrepy.
5. Kábel PE je správne a bezpečne pripojený.
6. Vypínač DC a všetky prepínače pripojené k solárnemu meniču sú v polohe OFF.
7. Výstupný AC kábel, DC vstupný napájací kábel a signálový kábel sú správne a bezpečne pripojené.
8. Nepoužívané terminály a porty sú uzamknuté vodotesnými uzávermi.
9. Inštalačný priestor je vyhovujúci a prostredie inštalácie je čisté a upratané.
